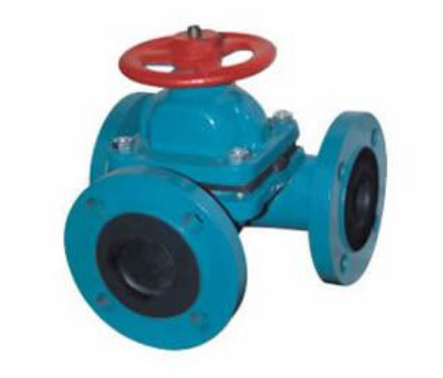

G49J三通衬胶隔膜阀

发布日期：2015-11-26    点击数： G49J三通衬胶隔膜阀

一、 G49J三通衬胶隔膜阀概述：

G49J-10/16三通衬胶隔膜阀 三通法兰隔膜阀 浙江三通衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。

二、G49J三通衬胶隔膜阀测试：

衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1

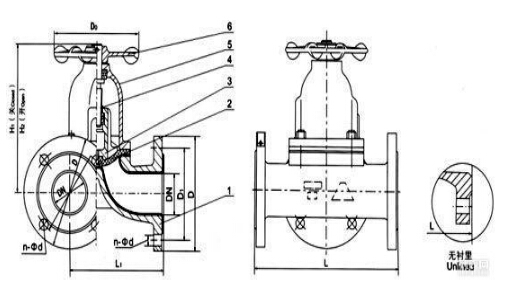

三、G49J三通衬胶隔膜阀主要技术图纸

四、G49J三通衬胶隔膜阀主要特点：

衬胶隔膜阀是一种特殊形式的截断阀，出现于20世纪20年代。它的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，故称隔膜阀

五、G49J三通衬胶隔膜阀主要外形连接尺寸：

DN
mm

公称压力
MPa

工作压力
MPa

L
（mm）

D
（mm）

D1
（mm）

n-φd
（mm）

F
（mm）

H1
（mm）

H2
（mm）

D0
（mm）

质量

25

1．0

1．0

160

96

115

85

4-14

108

120

66

5．5

32

180

118

135

100

4-18

138

157

96

8．5

40

200

135

145

110

4-18

147

167

96

12．5

50

230

150

160

125

4-18

167

192

96

17

65

290

182

180

145

4-18

194

229

165

24．5

80

310

210

195

160

4-18

212

252

230

33．5

六、G49J三通衬胶隔膜阀主要零部件材料

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁
阀杆：碳钢、不锈钢
手轮：铸铁 上泉02166226345

七、G49J三通衬胶隔膜阀订货说明：

金豪阀门对贵公司的承渃

1、 我公司对产品的质量实行三包；包质、包换、包修

2、 合同签定后，质量保证，按时交货

3、 客户在订货中务必提供以下说明；

【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户，如有疑问，我公司一定会竭尽全力为您提供 良好的服务
