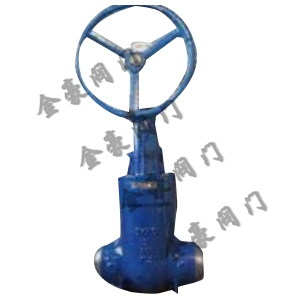

Z560Y伞齿轮高压电站闸阀

发布日期:2015-11-26    点击数: Z560Y伞齿轮高压电站闸阀

一、 Z560Y伞齿轮高压电站闸阀概述:

Z560Y Z561Y Z562Y伞齿轮焊接闸阀是通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。 流体阻力小 , 密封面受介质的忡刷和侵蚀小。 开闭较省力。介质流向不受限制 , 不扰流、不降低压力。 形体简单 , 结构长度短,制造工艺性好,适用范围广。

二、 Z560Y伞齿轮高压电站闸阀主要参数:

工作温度 Working temp

碳钢425℃;合金钢570℃

阀体材料 Body matenal

V型:ZG20CrMoV 其余型:ZG25 WCB  V Type ZG20CrMoV Other type ZG25 WCB

适用介质 Applicable

水、蒸汽  Water.Steam

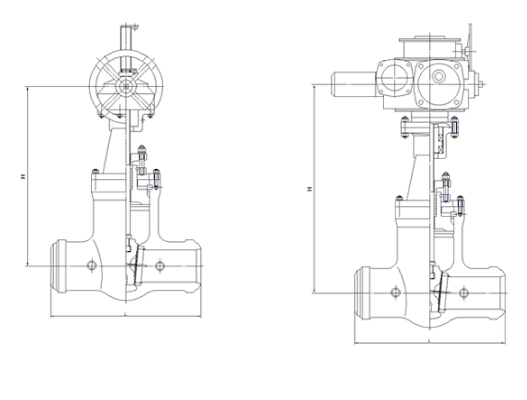

三、Z560Y伞齿轮高压电站闸阀主要技术图纸

四、Z560Y伞齿轮高压电站闸阀主要特点:

焊连接的闸阀适用于公称压力PN16.0~32.0Mpa。

工作温度≤540℃(其中P(57)170V工作温度为570℃)的石油、化工、火力电站等各种工况的管路上.

五、Z560Y伞齿轮高压电站闸阀主要外形连接尺寸:

公称压力
PN(MPa)

公称通径
DN(mm)

外形尺寸及连接尺寸(mm)

L

D

L1

d

H

16.0

15

90

23

10

13

182

20

110

29

11

18

210

25

120

35

12

23

235

32

130

43

14

28

258

40

150

49

15

36

285

50

170

61

16

45

338

20.0

15

90

23

10

13

182

20

110

29

11

18

210

25

120

35

12

23

235

32

130

43

14

28

258

40

150

49

15

36

285

50

170

61

16

45

338

25.0

15

90

23

10

13

182

20

110

29

11

18

210

25

120

35

12

23

235

32

130

43

14

28

258

40

150

49

15

36

285

50

170

61

16

45

338

六、Z560Y伞齿轮高压电站闸阀主要零部件材料

阀类

传动方式

连接形式

结构形式

密封面

公称压力

阀体材料

闸阀

伞齿轮

焊接

弹性闸板

D802/D812
STL/STL

P54100V、P54140V
P54170V、P57170V

WCB-C ZGCr5Mo
WCB-C6 ZG20CrMo-I
WCB-C9 ZG35CrMoV

七、Z560Y伞齿轮高压电站闸阀订货说明:
金豪阀门对贵公司的承渃

1、 我公司对产品的质量实行三包;包质、包换、包修

2、 合同签定后,质量保证,按时交货

3、 客户在订货中务必提供以下说明;

【1】 结构长度【2】链接方式【3】公称直径【4】产品使用介质、温度、压力、参数等

4、尊敬的客户,如有疑问,我公司一定会竭尽全力为您提供 良好的服务
